什么是变压器套管?
作者:jikou  来源:本站  发表时间:2021-6-13  点击:948

 变压器套管的用途:是将变压器线圈的引线分别引到油箱外面的绝缘装置,它既是引线对油箱的绝缘,又是引线的固定装置。在变压器运行中,套管长期通过负载电流,当外部短路时通过短路电流。因此对变压器套管有以下要求: ① 必须具有规定的电气强度和足够的机械强度。 ② 必须具有良好的热稳定性,并能承受短路时的瞬间过热。 ③ 外形小、重量轻、密封性能好、通用性强和便于维修。套管的外部构造包括:接线板、引线接头、防雨罩、油表、油塞、油枕、上瓷套、末屏、吊环、取油阀、铭牌、放气塞、连接套管、下瓷套、均压球。内部构造: 1 .以油浸渍的电缆纸和铝箔均压电极组成的多层圆柱形电容芯子作为主绝缘,瓷件作为外绝缘及变压器油的容器。 2 .套管为全密封结构,其内部的变压器油为独立系统,不受大气影响。 3 .套管的整体连接采用强力弹簧机械紧固,既保证密封,又可补偿由于温度变化而引起的各部件长度变化。套管头部的油枕用来调节因温度变化而引起的油体积变化,使套管内部免受大的压力。油枕上的油表供运行时监视油面。尾部均压球的作用是改善电场分布,从而缩小套管尾部与接地部位和线圈的绝缘距离。油纸电容式套管末屏上引出的小套管是供套管介损试验和变压器局部放电试验用的,正常运行中小套管应可靠接地,拆卸末屏小套管时须防止小套管导杆转动和拉出,以免发生引线断线或极板上的引出铜皮损坏。

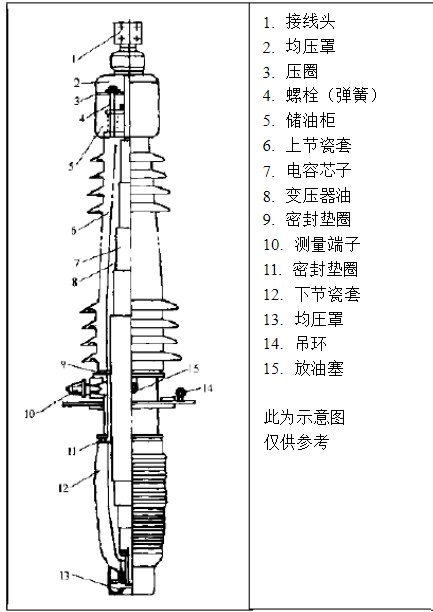

套管为将变压器内部线圈(及其引线)引出变压器箱体外部,需使用套管作为出线的装置。套管按其住绝缘分为电容式套管和非电容式套管;电容式套管又可分为:胶粘纸式、胶浸纸式、油浸纸式、浇注树脂式、其它气体或液体绝缘式;非电容式套管可分为:气体绝缘、液体绝缘、浇注树脂绝缘、复合绝缘。电容式套管结构如下:

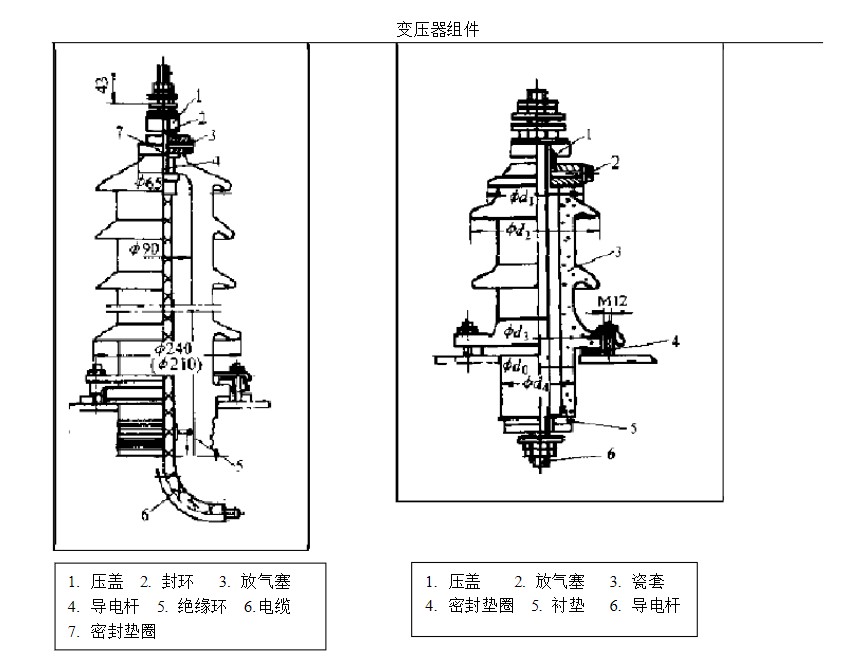

安装孔内绕组引线连接的电缆放入在电缆接线头的用钎焊将电缆和电缆接头焊在一起;将连好的电缆接头从铜管下部穿入,钉固定后再连接接头的其它部分从上端拉出,用具体结构见上注意:套管起吊请严格按使用说明书中起吊方式行操作。主要见右图套管如果储存时间较长,应竖直放置。纯瓷套管结构一般比较相同,具体见下图。
