在我们的日常生活中是离不开电的，但是我们对于电厂的输电线路和电压之间的变换确实知之甚少，这其中变压器发挥着重要的作用。

  今天变压器小业就和大家讲一下变压器的种类

1.按安装位置分类

配电变压器根据安装位置分为室内和室外。

室外安装分为台墎式、杆塔式和落地式（含预装式）。

1.1 杆塔式

杆塔式是将变压器安装在杆上的构架上。分为单杆式和双杆式。

当配电变压器容量在30KVA及以下时（含30KVA），一般采用单杆配电变压器台架。将配电变压器、高压跌落式熔断器和高压避雷器装在一根水泥杆上，杆身应向组装配电变压器的反方向倾斜13°-15°。

当配电变压器容量在50KVA～315KVA时一般采用双杆式配电变压器台。配电变压器台由一主杆水泥杆和另一根副助杆组成，主杆上装有高压跌落式熔断器及高压引下线，副杆上有二次反引线。双杆配电变压器台经单杆配电变压器坚固。

杆塔式安装的优点：占地少、四周不需围墙或遮栏，带电部分距地面高，不易发生事故。缺点：台架用钢材较多，造价较高。

1.2 台墩式

台墩式是在变压器杆下面用砖石砌成0.5-1m的四方墩台，将变压器放在上面。一般安装315KVA以上的变压器。

让大家看看原来农村安装简易的台墩式变压器：

台墩式变压器安装应注意：

（1）变压器四周应装设不低于1.8m的牢固的遮栏或砌围墙，门应加锁并由专人保管。

（2）遮栏、围墙距变压器应有足够的安全操作距离。

（3）应在电杆或围墙上悬挂“高压危险，不许攀登”等警告牌，防止人、畜接近。

台墩式安装的优点：造价低，便于维护检修。缺点：占地较多，周围要装设遮栏，小动物易爬到带电部分上去，易发生受外力破坏事故。

1.1.3 落地式

落地式是指将变压器直接放在地面上，高压引下线、跌落式熔断器和避雷器等均在线路终端杆上。

落地式变压器安装应注意：

（1）变压器四周必须装设可靠的遮栏，门要加锁并由专人保管。

（2）遮栏外须挂“高压危险，不许攀登”等警告牌。

（3）因变压器的带电部分距地面很低，因此必须在切断电源后方可进入遮栏内。

2.按冷却方式分类

根据冷却方式分可分为油浸式和干式变压器。

油浸式变压器依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。干式变压器依靠空气对流进行自然冷却或增加风机冷却，多用于高层建筑、高速收费站点用电及局部照明、电子线路等小容量变压器。

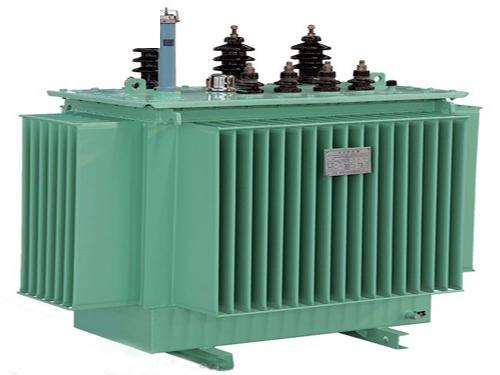

2.1 油浸式变压器按外壳型式分为：

1) 非封闭型油浸式变压器：主要有S8、S9、S10等系列产品，在工矿企业、农业和民用建筑中广泛使用。

2) 封闭型油浸式变压器：主要有S9、S9-M、S10-M 等系列产品，多用于石油、化工行业中多油污、多化学物质的场所。

3) 密封型油浸式变压器：主要有BS9、S9- 、S10- 、S11-MR、SH、SH12-M等系列产品，可做工矿企业、农业、民用建筑等各种场所配电之用。

2.2干式变压器按绝缘介质分为：

1) 包封线圈式干式变压器：主要有SCB8、SC（B）9、SC（B）10、SCR-10 等系列产品，适用于高层建筑、商业中心、机场、车站、地铁、医院、工厂等场所。

2) 非包封线圈干式变压器：主要有SG10 等系列产品，适用于高层建筑、商业中心、机场、车站、地铁、石油化工等场所。

3.电调压方式分类

根据调压方式可分为有载调压和无载调压。

所谓无载调压和有载调压都是指的变压器分接开关调压方式。区别在于无载调压开关不具备带负载转换档位的能力，调档时必须使变压器停电。而有载分接开关则可带负荷切换档位。

4.相数分类

根据相数分为单相变压器和三相变压器。

单相变压器单相变压器即一次绕组和二次绕组均为单相绕组的变压器。单相变压器结构简单、体积小、损耗低，主要是铁损小，适宜在负荷密度较小的低压配电网中应用和推广。

三相变压器用于三相系统的升、降电压。三相变压器，一般初级有三个绕组，其接法分为三角形和星形、延边三角形等，三个绕组上的电压相位互差120度，也就是常见的三相380伏接线方式，其铁芯传统的是三相三芯柱、三相五芯柱、渐开线形等形式。
